编辑：房俊

期货公司正式员工，期货业协会官网上可查询

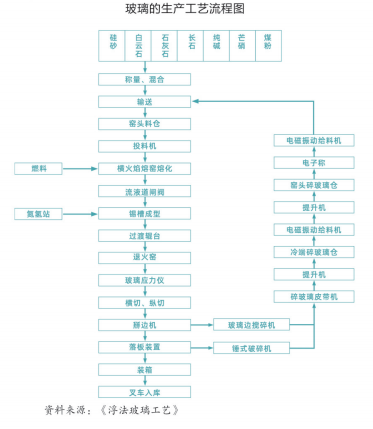

1.1玻璃的生产工艺

1、原料预加工。将块状原料(石英砂、纯碱、石灰石、长石等)粉碎，使潮湿原料干燥，将含铁原料进行除铁处理，以保证玻璃质量。

2、配合料制备。根据产品的不同，配合料的组成略有区别。例如普通浮法玻璃的配合料(按照1重量箱即50公斤计算)，需要消耗石英砂33.55公斤、石灰石2.96公斤、白云石8.57公斤、纯碱11.39公斤、芒硝0.55公斤、长石3.45公斤、碳粉0.03公斤等。

3、熔制。玻璃配合料在池窑或坩埚窑内进行高温( 1550-1600度)加热，使之形成均匀、无气泡并符合成型要求的液态玻璃。

4、成型。将液态玻璃加工成所要求形状的制品，如平板玻璃、各种器皿等。

5、热处理。通过退火、淬火等工艺，消除或产生玻璃内部的应力、分相或晶化，以及改变玻璃的结构状态。

1.2普通平板玻璃与浮法玻璃的区别

普通平板玻璃与浮法玻璃都是平板玻璃，区别在于生产工艺、品质上不同。

1、生产工艺方面。普通平板玻璃是将原料按一定比例配制，经熔窑高温熔融，通过垂直引上法或平拉法、压延法生产出来的透明无色的平板玻璃。浮法玻璃是将原料按一定比例配制，经熔窑高温熔融，玻璃液从池窑连续流出并浮在金属液面上，摊成厚度均匀平整、经火抛光的玻璃带，冷却硬化后脱离金属液，再经退火切割而成的透明无色平板玻璃。

2、品质方面。普通平板玻璃按外观质量分为优等品、一等品、合格品三类;按厚度分为2、3、4、5、6mm等厚度。普通玻璃呈现翠绿色，易碎、透明度不高，雨淋暴晒下易老化变形。浮法玻璃按外观质量分为优等品、一等品、合格品三类;按厚度分为2、3、4、5、6、8、10、12、15、19mm等厚度。浮法玻璃表面平滑无波纹，透视性佳，具有一定韧性。

1.3浮法玻璃的生产工艺

以国内普通的日熔化量600吨的生产线为例，介绍浮法玻璃的制造流程。

浮法玻璃是在锡槽中制造。整个生产线长度约有500米，每天可生产550到600吨的玻璃，相当于3米宽、3毫米厚、长度约25公里的玻璃带。一旦开始生产，便是每天24小时不间断，直到大约8-10年之后才会停炉维修。

浮法生产是当今平板玻璃主要的生产方式，其流程可分为以下五个阶段:

1、原料的混成。浮法玻璃的主要原料成份有:73%的二氧化硅、13%的碳酸钠、9%的氧化钙及4%的镁等。这些原料依照比例混合，再加入回收的碎玻璃小颗粒。

2、原料的熔融。将调配好的原料经过一个混合仓后再进入一个有5个仓室的窑炉中加热，约1550摄氏度时成为玻璃熔液。

3、玻璃成型。玻璃熔液流入锡槽且浮在熔化的金属锡液之上，此时温度约1000摄氏度。在锡液上的玻璃熔液形成宽3.66米、厚度介于3mm至19mm的玻璃带。因为玻璃与锡有极不相同的粘稠性，所以浮在上方的玻璃熔液与下方的锡液不会混合在一起，并且形成非常平整的接触面。

4、玻璃熔液的冷却。玻璃带在离开锡槽时温度约600摄氏度，之后进入退火室或连续式缓冷窑，将玻璃的温度渐渐降低至50摄氏度。由此徐冷方式生产的玻璃也称为退火玻璃。

5、裁切和储存。徐冷之后的玻璃经过数阶段的品质检查，之后再裁切成不同的尺寸，进行包装入库，储存运输。
